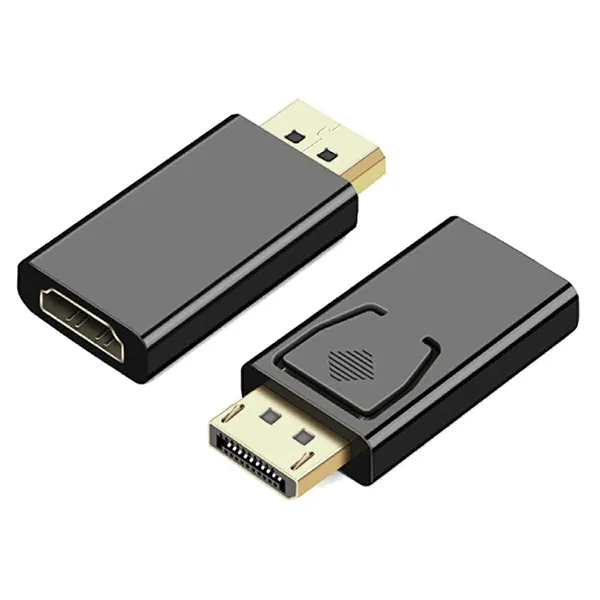

Mit jelent a DP++? Aktív és passzív DisplayPort–HDMI jelátalakítás
A számítógép DisplayPort-kimenete és a monitor HDMI-bemenete közötti kapcsolat kétféleképpen jöhet létre. Az egyik esetben a számítógép maga állít elő HDMI-vel kompatibilis jelet a DisplayPort-csatlakozón keresztül. A másik esetben külön elektronika alakítja át a natív DisplayPort-jelet HDMI-jellé.
Ez a különbség magyarázza, miért működik egy passzív megoldás az egyik számítógéppel, miközben egy másikhoz aktív jelátalakítás szükséges. Az alábbiakban a működést és a leggyakoribb félreértéseket tekintjük át.
Mit csinál a DP++ kimenet?
A DP++, más néven Dual-Mode DisplayPort, a képet küldő eszköz képessége. Azt jelenti, hogy a számítógép vagy videokártya DisplayPort-csatlakozója megfelelő átalakító csatlakoztatásakor HDMI- vagy DVI-kijelzőhöz használható jelet is ki tud adni.
Ilyenkor a jel előállításának lényegi részét a forráseszköz végzi. A hozzá használt passzív átalakító a jelet és a csatlakozást illeszti a HDMI-oldalhoz; nem egy natív DisplayPort-jelből készít önállóan HDMI-jelet. Ezért a passzív megoldás működése a DisplayPort-kimenet DP++ támogatásától függ.
A DP++ jelölés megjelenhet a csatlakozó mellett, de a hiánya önmagában nem bizonyítja, hogy a funkció sem érhető el. A támogatást a számítógép vagy a videokártya gyártói dokumentációjában érdemes ellenőrizni.
Mi történik, ha nincs DP++ támogatás?
Ha a forráseszköz nem tud HDMI-kompatibilis jelet kiadni a DisplayPort-csatlakozón, passzív átalakítóval rendszerint nem jön létre kép. Ilyenkor aktív protokollkonverzióra van szükség: az átalakító elektronikája a beérkező DisplayPort-jelből állítja elő a HDMI-kijelző által fogadható jelet.
Az „aktív” tehát a jelátalakítás módjára utal. Nem jelenti automatikusan, hogy a készülékhez külön USB-tápellátást kell csatlakoztatni. Egyes típusok a DisplayPort-csatlakozóról kapják a működéshez szükséges energiát, mások külön tápellátást igényelhetnek.
A külső megjelenésből nem lehet megbízhatóan eldönteni, hogy egy átalakító passzív vagy aktív. Ezt a gyártó műszaki leírásában kell keresni.
Miért számít a jel iránya?
A jel útját mindig a képet küldő eszköztől a kijelző felé kell olvasni. A DisplayPort-kimenet → HDMI-bemenet összeállításban a számítógép DisplayPort-portja adja a képet, a monitor vagy televízió HDMI-portja pedig fogadja.
Ha a számítógépen HDMI-kimenet, a monitoron pedig DisplayPort-bemenet található, a jelnek fordított irányban kell haladnia. Ehhez külön, HDMI-kimenet → DisplayPort-bemenet működésre készült jelátalakítás szükséges. Egy DisplayPortból HDMI-be dolgozó eszköz a csatlakozók megfordításától nem válik alkalmassá erre a feladatra.
A DP++ szintén a DisplayPort-kimenet tulajdonsága. Nem teszi képessé a számítógép HDMI-kimenetét arra, hogy DisplayPort-jelet állítson elő.
Az aktív átalakítás jobb képet ad?
Az aktív működés elsődleges szerepe a kétféle jel közötti konverzió. Önmagában nem teszi élesebbé a képet, és nem emeli meg a monitor felbontását. A használható felbontást és képfrissítést a számítógép kimenete, a jelátalakítás képessége, a kapcsolat többi eleme és a kijelző együtt határozza meg.
A „4K” megjelölés mellett ezért a képfrissítést is pontosan meg kell nézni: a 4K 30 Hz és a 4K 60 Hz különböző beállítás. Passzív és aktív kialakítás között sem lehet pusztán e két érték alapján általános rangsort felállítani; mindig az adott összeállítás műszaki támogatása számít.
Miért működik egy monitor, miközben a második nem?
Ha két HDMI-monitort a videokártya két külön DisplayPort-kimenetéhez csatlakoztat, előfordulhat, hogy a forráseszköz korlátozott számú HDMI-kompatibilis jelet tud egyszerre előállítani DP++ módban. Ilyenkor az egyik passzív csatlakozás működhet, a másikhoz pedig aktív jelátalakításra lehet szükség. A pontos korlátozás a videokártya típusától függ.
Más kérdés, ha egyetlen DisplayPort-kimenetről szeretne több, egymástól független képet megjeleníteni. Ehhez megfelelő többmonitoros támogatás és jellemzően MST-képes eszköz szükséges. Egy egyszerű jelátalakító önmagában nem osztja több külön képfolyamra a számítógép kimenetét.
Mit ellenőrizzen, ha nem jelenik meg a kép?
Elsőként azonosítsa a jel irányát: melyik készülék küldi, és melyik fogadja a képet. Ezután nézze meg, hogy a forrás DisplayPort-kimenete támogatja-e a DP++ módot, ha passzív megoldást használ.
Ellenőrizze a kiválasztott felbontást és képfrissítést is. Ha a kapcsolat alacsonyabb beállításon működik, a kívánt magasabb értéket valamelyik résztvevő eszköz nem feltétlenül támogatja. Aktív jelátalakítás esetén azt is nézze meg a gyártói útmutatóban, szükséges-e külön tápellátás.
Ha már tisztázta a forráseszköz képességeit és a jel irányát, a rendelkezésre álló Full HD, 4K és 8K modelleket a DisplayPort–HDMI adapterek kategóriában hasonlíthatja össze.
Gyakori kérdések
A DisplayPort-csatlakozó mindig támogatja a DP++ módot?
Nem. A DP++ a forráseszköz külön ellenőrizendő képessége; a DisplayPort-csatlakozó alakja önmagában nem igazolja a támogatását.
Működhet passzív átalakítás DP++ nélkül?
A HDMI-kijelzőhöz használt passzív megoldás a forrás DP++ képességére támaszkodik. Ennek hiányában natív DisplayPort-jel fogadására és aktív HDMI-jelátalakításra van szükség.
Minden aktív jelátalakítóhoz külön USB-táp kell?
Nem. A tápellátás módja termékenként eltérhet, ezért a gyártói leírás az irányadó.
Használható ugyanaz az eszköz HDMI-kimenetről DisplayPort-monitorhoz is?
Csak akkor, ha a gyártó ezt az irányt kifejezetten támogatottként jelöli. A DisplayPort-kimenet → HDMI-bemenet működésből nem következik a fordított irány támogatása.
